Hallo zusammen,

ich wollte kurz mal vorstellen, was es für Vorteile hat, die Playstation mit Flüssigmetall zu versehen.

Hintergrund

Unter den meisten Playstation Spielern ist bekannt, dass die Playstation 4 Pro ein sehr lautstarkes Leben führt.

So auch bei mir. Ich persönlich besitze die aktuell zuletzt erschienene Revision der Playstation 4 Pro, und ebenfalls diese ist unter bestimmten Voraussetzungen gut hörbar. Die eindeutige Erkenntnis kam, als meine Lebensgefährtin anfing, Death Stranding zu spielen und die Konsole wahrlich zu hören war.

Also beschloss ich, wie auch bei meiner CPU, das bessere Abtragen von Wärme mit Flüssigmetall zu realisieren.

Vorgehen

Also, als Erstes sollte man geschickt genug sein, etwas zu öffnen, ohne etwas abzubrechen.

Nach Entfernen sämtlicher Abdeckungen und aller Schrauben (sind recht viele) kommt die Rückseite der Hauptplatine zum Vorschein. Dort entfernt man noch sämtliche Flachbandleitungen, sowie die Spannplatte, die den nötigen Druck für die CPU liefert.

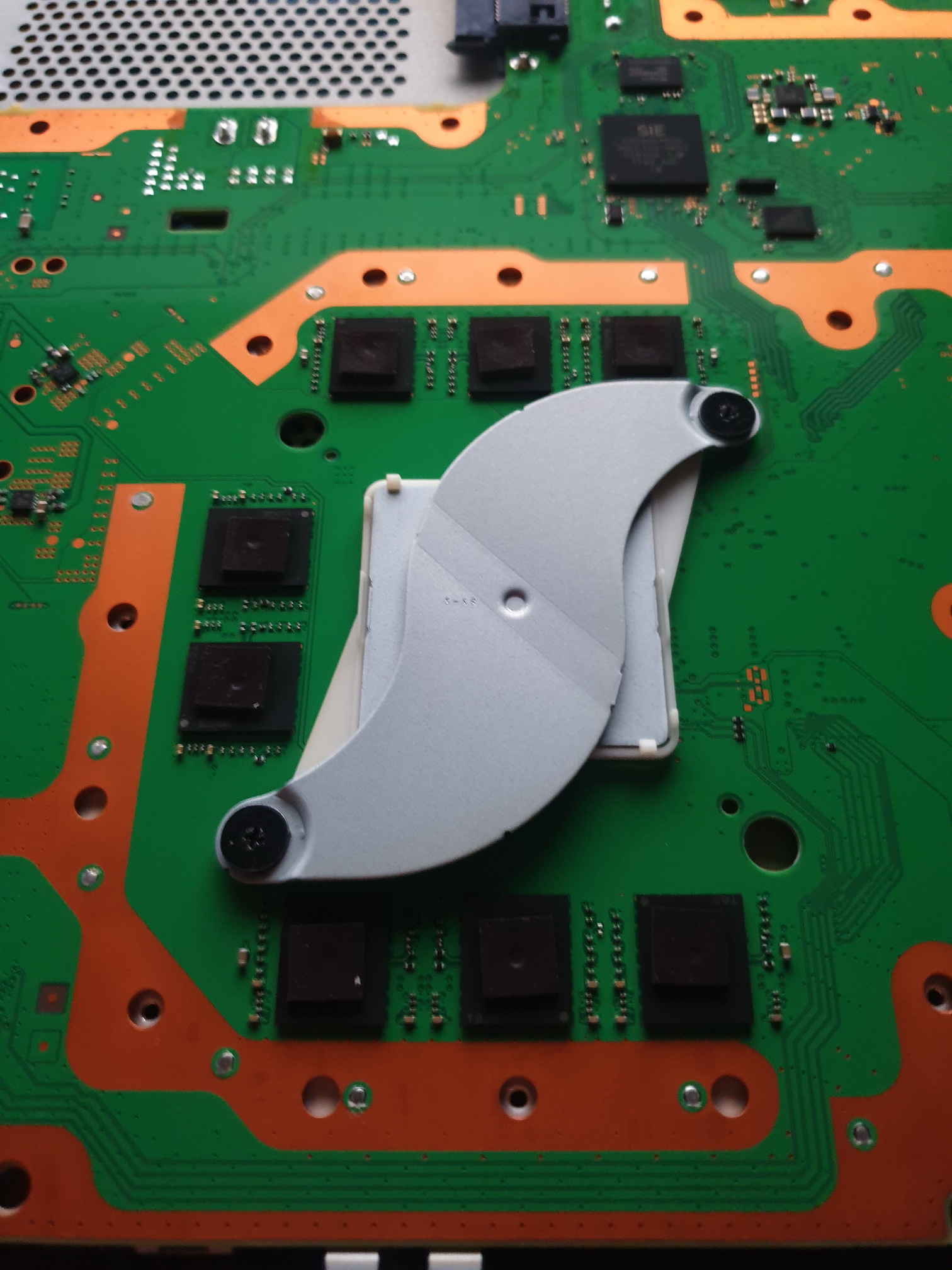

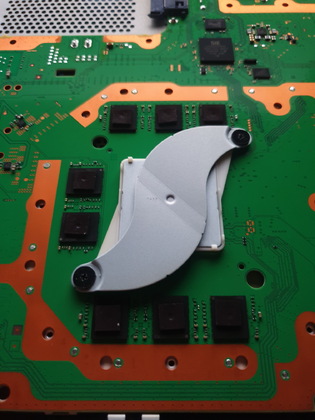

Und schon lässt sich die Platine entnehmen. Nach dem Entnehmen sehen wir die Auflagefläche der CPU auf dem Kühler sowie die CPU.

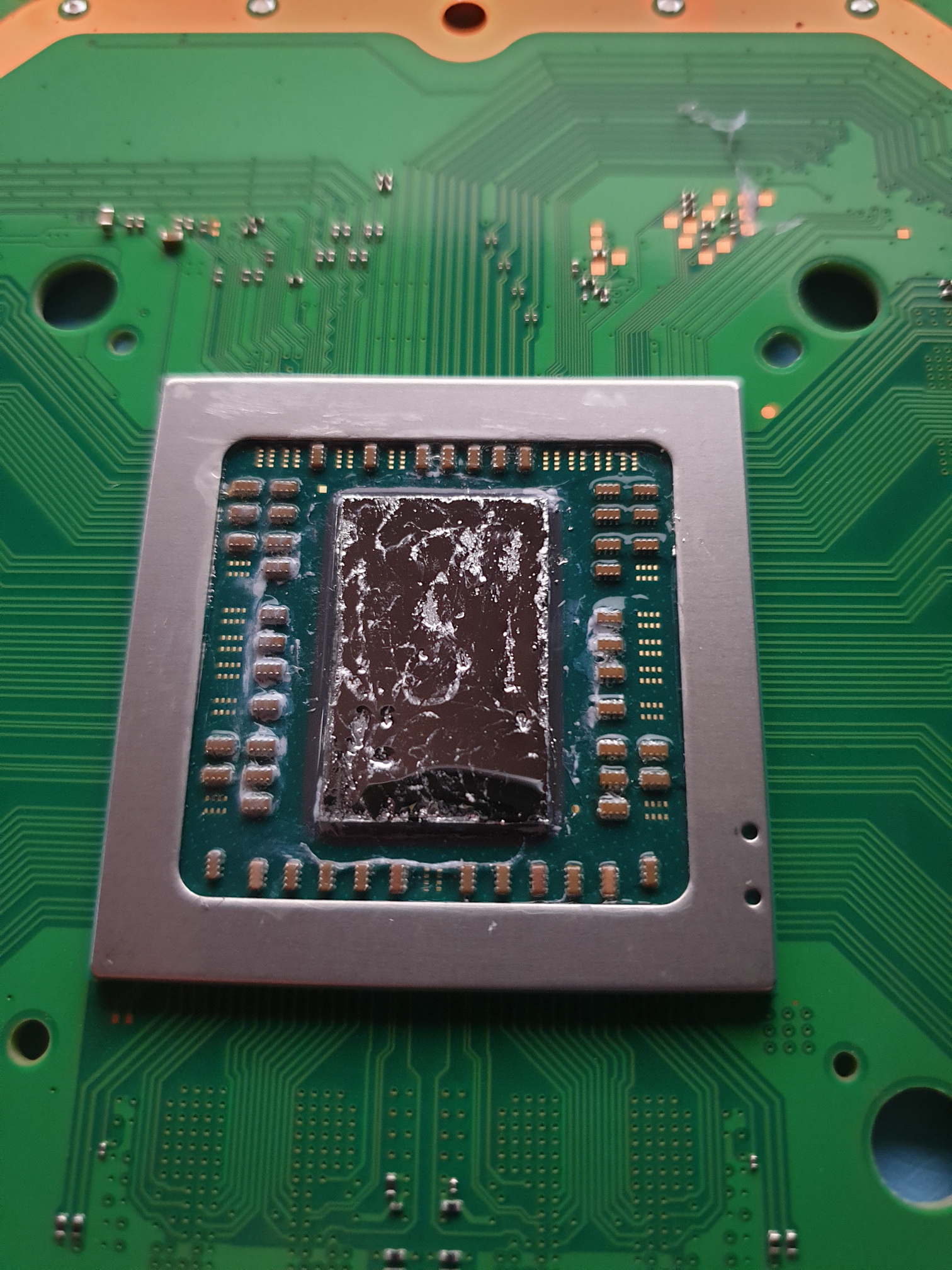

Nach gründlichem Reinigen und Entfernen der alten Wärmeleitpaste können wir beginnen, den Bereich um den CPU-Die mit hitzebeständigem Lack zu versehen (SMD Bauteile). Nagellack funktioniert ebenfalls.

Sobald es getrocknet ist, können wir den CPU-Die leicht anschleifen (ganz leicht) und dann das Flüssigmetall gleichmäßig auf dem kompletten CPU-Die verteilen.

Das Gleiche machen wir ebenfalls auf der Kühlkörperfläche. Kurz anschleifen und dann Flüssigmetall darauf.

Es muss nicht zwingend sein, aber ich habe dies schon vorher gemacht, denn: Der Anteil an Gallium und Indium im Flüssigmetall "reagiert" mit Kupfer. Das Flüssigmetall zieht ein.

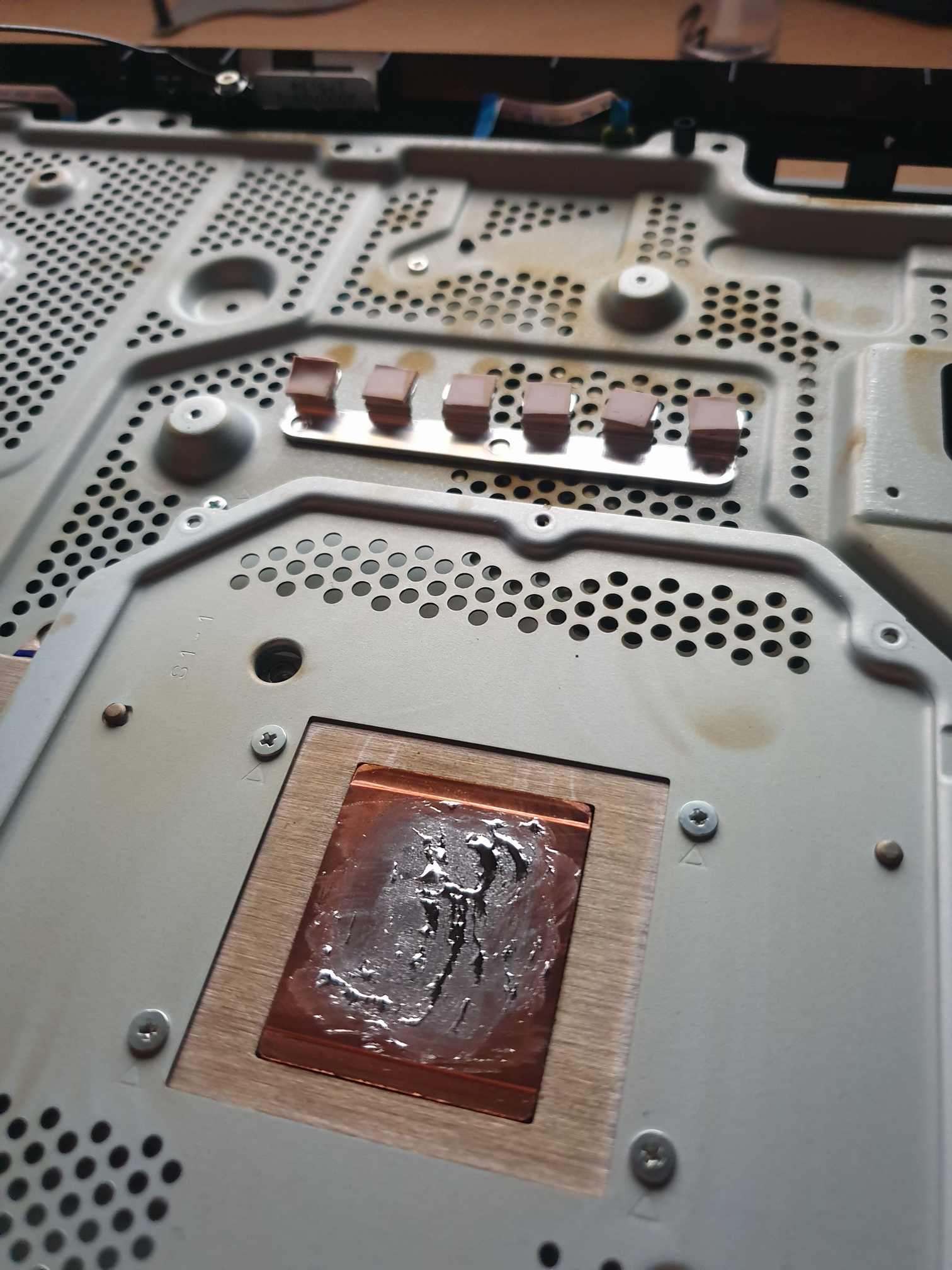

Deshalb sieht das auf dem Foto auch wie eine Sauerei aus.

Man kann gut erkennen, dass das Flüssigmetall an den weniger dick aufgetragenen Stellen wie getrocknet wirkt. Es ist jedoch eingezogen. Schlimm ist das aber nicht. Es sieht nur nicht sonderlich professionell aus.

Man hätte zwar den Kühler ausbauen, und diesen vernickeln können, jedoch sprengt das den Rahmen für eine leisere Konsole.

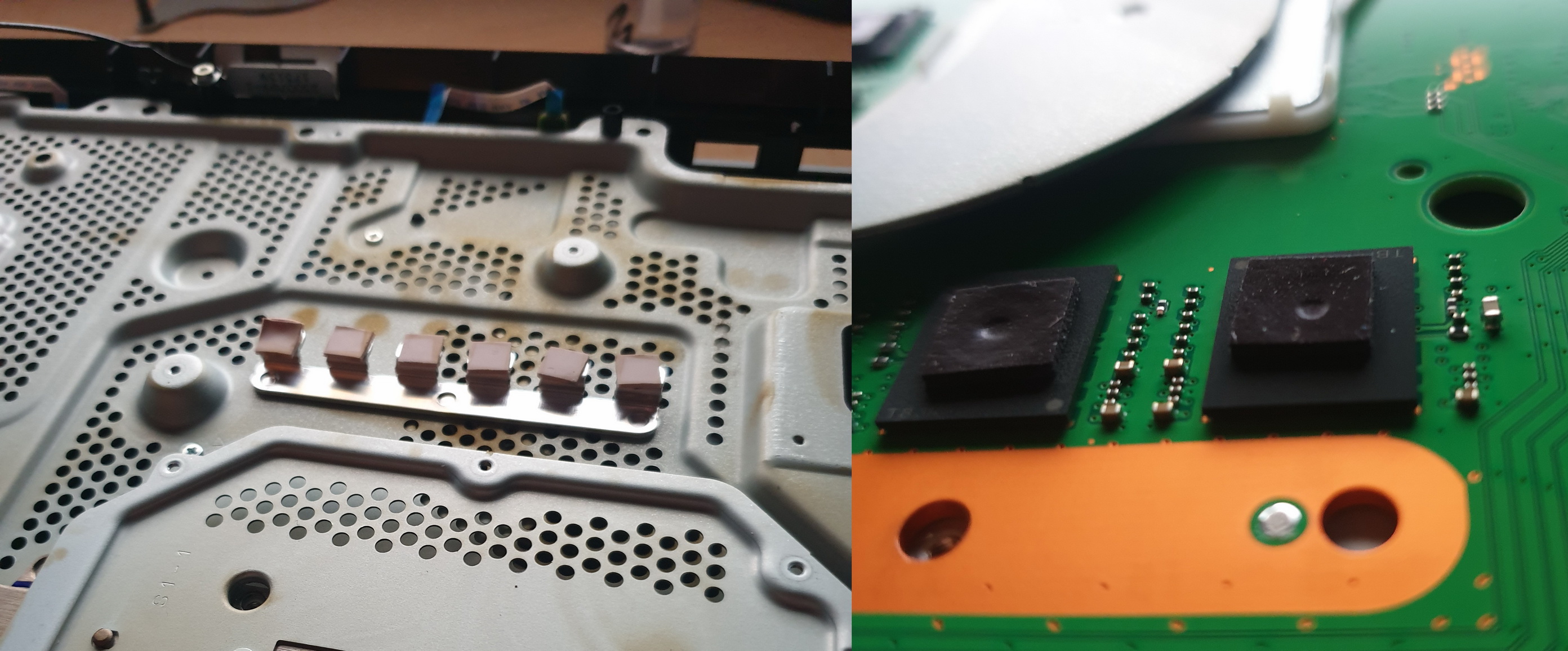

Nun ja, jedenfalls war es das aber noch nicht. Die Hauptursache sind neben der CPU auch noch die Spannungswandler und der Speicher. In der Nähe der Spannungswandler sitzt ein Temperatursensor und beim Speicher ebenfalls.

Die erzeugte Wärme wird über Wärmeleitpads abgeführt.

Diese sind beim Speicher viel zu klein dimensioniert, und für die Spannungswandler reicht die Fläche eines einzelnen Pads nicht aus. Dort verwenden wir neue und bessere Wärmeleitpads.

Für die Spannungswandler verwenden wir Pads in der Dicke von 1,5 mm und für den Speicher 1,5 - 2 mm.

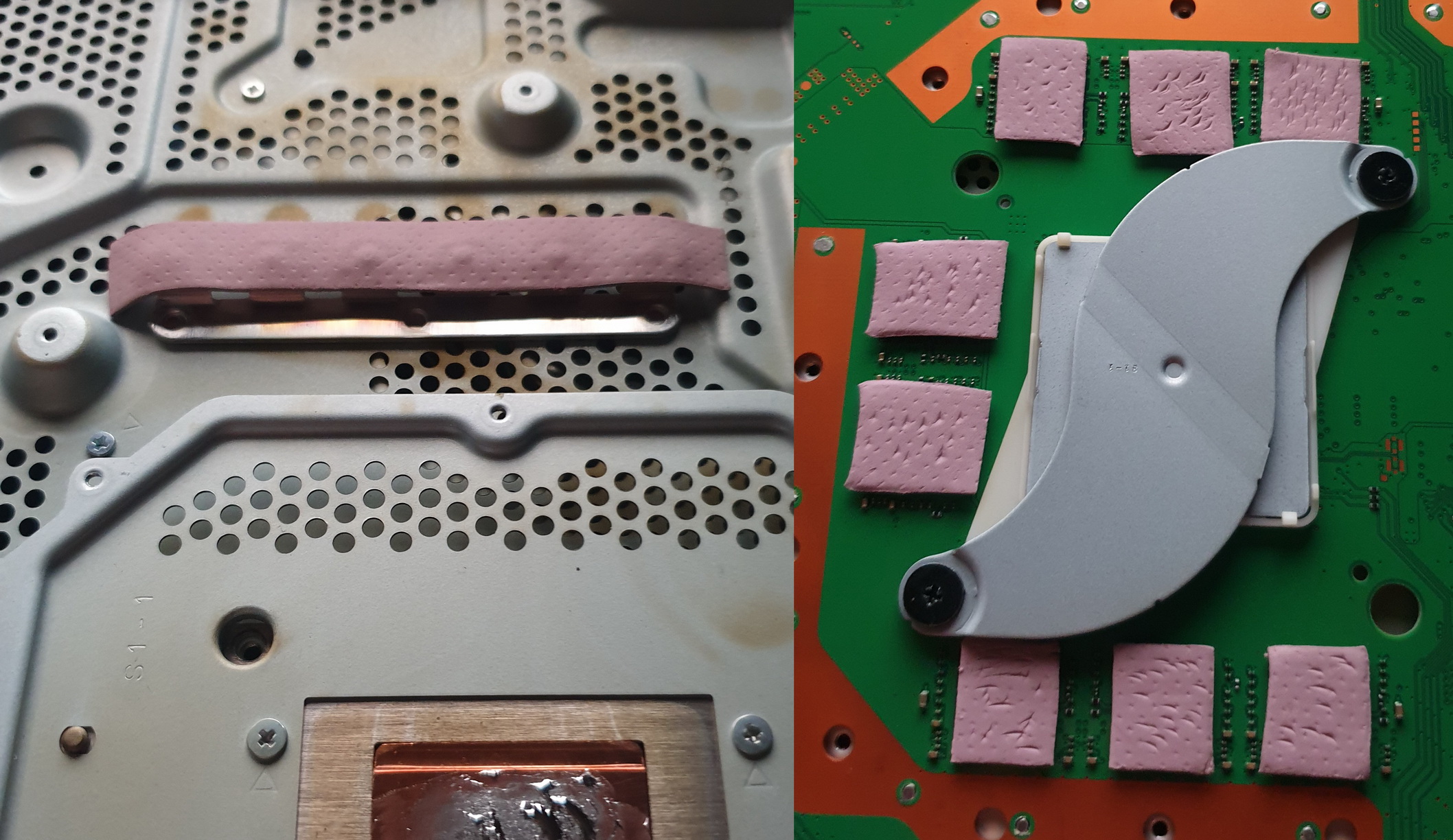

Nach dem Zurechtschneiden und Anbringen der neuen Wärmeleitpads sieht das Ganze zwar etwas komisch, aber dafür extrem effizient aus.

Durch die einheitliche und größere Fläche bei den Spannungswandlern kann so die Wärme über mehr Fläche abgetragen werden. Dasselbe Prinzip gilt auch für den Speicher.

Und das war es schon. Alles wieder zusammenbauen und keine Schraube vergessen.

Aufwand und Fazit

Ich höre wirklich nichts mehr. Selbst die letzten Tage wo es etwas Wärmer im Raum war, die Playstation bleibt leise.

Der Aufwand beträgt ca. 1h - 1,5h. (Beim ersten Versuch, beim 2. Mal bei einem Kollegen ca. 30 min.)

Benötigtes Material:

• Thermal Grizzly Conductonaut Flüssigmetall Wärmeleitpaste
• Thermal Grizzly Compound COMPOUNDS 250 °C
• Ein kleines Stück Schleifpapier (hab 2000er genommen, leicht Nass)
• iFixit Werkzeug Set Reparieren Smartphones Elektronik Zum Hebeln, Schrauben und sogar zum selbst erden, einfach praktisch.

Danke für eure Aufmerksamkeit.

Gruß

Alex
